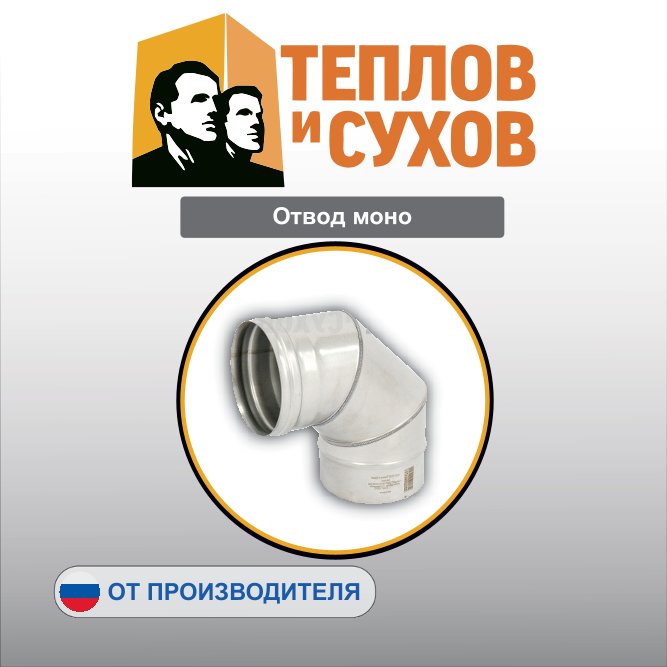

Отвод МОНО 90°

Отвод МОНО 90°

Отвод 90° — это жесткий коленчатый элемент одностенной дымоходной системы, предназначенный для поворота магистрали на прямой угол.

1. Конструкция

• Секционность: Отвод состоит из трех сегментов, сваренных между собой. Это делает поворот более «плавным» по сравнению с простым Г-образным стыком из двух частей, что снижает сопротивление дымовым газам и уменьшает турбулентность.

• Сварка: Применяется автоматическая TIG-сварка (в среде аргона) или лазерная сварка «встык». Это гарантирует, что шов по прочности и коррозийной стойкости не уступает основному металлу.

• Соединение: Раструбная система, выполненная методом холодной формовки. Один конец элемента имеет расширение (раструб), что обеспечивает идеальную плотность посадки «труба в трубу» с глубиной захода около 50–60 мм.

2. Варианты исполнения (Материалы)

Завод «Теплов и Сухов» выпускает отводы в разных линейках, адаптированных под конкретные задачи:

3. Технические преимущества

1. Геометрическая точность: Идеальный угол 90° позволяет собирать сложные трассы без перекосов и напряжения в стыках.

2. Гладкость внутренних стенок: Отсутствие наплывов сварки и ступенек препятствует интенсивному накоплению сажи.

3. Внешний вид: Зеркальная полировка (для большинства линеек) позволяет использовать отвод как декоративный элемент внутри помещения.

4. Особенности монтажа

• Потеря тяги: Каждый отвод 90° эквивалентен примерно 1–1.5 метрам прямого участка трубы по уровню сопротивления. Не рекомендуется использовать более двух таких поворотов в одной системе.

• Сборка «по конденсату»: Верхний элемент вставляется внутрь нижнего. Это критически важно, чтобы образующаяся влага стекала в конденсатосборник, а не просачивалась наружу.

• Обслуживание: Отвод 90° — это зона повышенного скопления сажи. Рекомендуется устанавливать его в связке с тройником и ревизией для легкого доступа при чистке.
