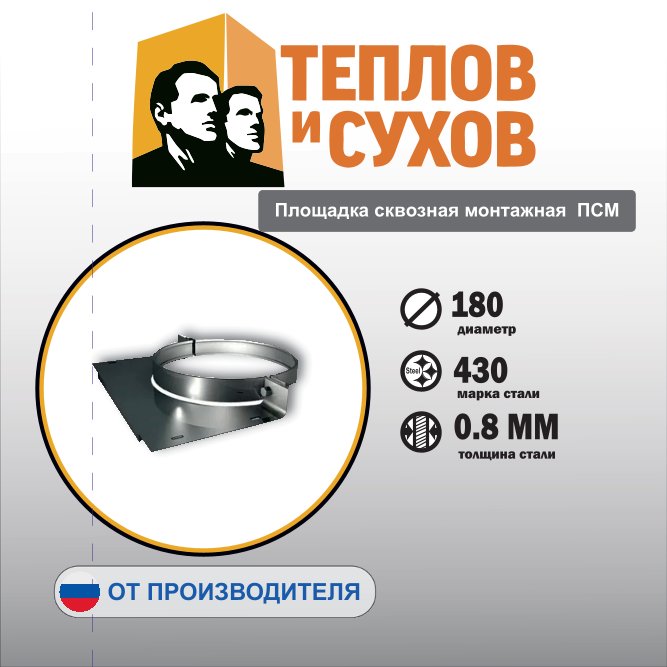

Площадка сквозная монтажная ПСМ

Техническое описание

• Конструкция: Представляет собой стальной прямоугольный (или квадратный) лист-фланец с вваренным по центру патрубком.

• Тип системы: Одностенная (Моно). Используется для дымоходов без термоизоляции.

• Материал: Высококачественная нержавеющая сталь (обычно AISI 430 или AISI 304) толщиной 0.5–0.8 мм. Основание (пластина) может быть усиленным для выдерживания вертикальных нагрузок.

• Тип соединения: Раструбное. Патрубок площадки стыкуется с трубами дымохода методом «труба в трубу».

Основные функции

1. Опорная: Удерживает вес вышестоящих участков дымохода, передавая нагрузку на несущие конструкции (стены через консоли или межэтажные перекрытия).

2. Промежуточная фиксация: Используется как «разгрузочный» узел на длинных вертикальных участках (рекомендуется устанавливать через каждые 3–4 метра высоты).

3. Стабилизация: Предотвращает боковые смещения трубы внутри шахты или при проходе через перекрытия.

Особенности применения

• Монтаж на консоли: Чаще всего ПСМ устанавливается на пару стеновых консолей (кронштейнов), создавая жесткую опорную точку на стене здания.

• Гильзование: Идеально подходит для фиксации нержавеющего дымохода внутри существующего кирпичного канала.

• Сквозной проход: Конструкция позволяет монтировать элементы дымохода как сверху, так и снизу площадки, сохраняя непрерывность канала.
